缺口和搭口压缩弹簧

传统缺口和搭口压缩弹簧适用于多种应用。 它们精确可靠地在小变形和低中等的力值应用中发挥作用。

这两种类型的 Sldun^® (深龙盾^®) 波形弹簧容许径向膨胀或在一个空腔内沿直径方向增大，而没有通常与冲压波形垫圈相关联的约束或障碍。 正如其术语暗示的那样，缺口型被分割以保持端部之间的间隙；而重叠型弹簧有重叠的两端。 因此，当弹簧外径在压缩期间增长时，该端可自由周向移动。

例如，缺口型波形弹簧的外径会在孔内每侧配合 0.020 的间隙。 其内径将轴的每侧清除 .010。 当弹簧变形时，外径和内径越来越大，直到外径接触孔腔。 在外径顶在孔腔壁时，继续变形导致间隙两端越靠越近。 搭口波形弹簧允许类似的变形。

推荐阅读：波形垫片与标准弹簧垫片的区别

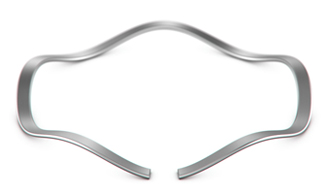

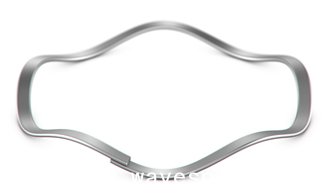

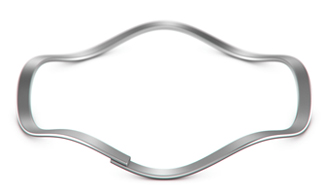

缺口型波形弹簧 搭口波形弹簧

存货尺寸

Sldun 提供 3 种不同系列的单层波形弹簧现货：

• SSR 系列
  • 缺口和搭口波形弹簧均采用碳素钢和不锈钢，直径为 1/2" 到 16"

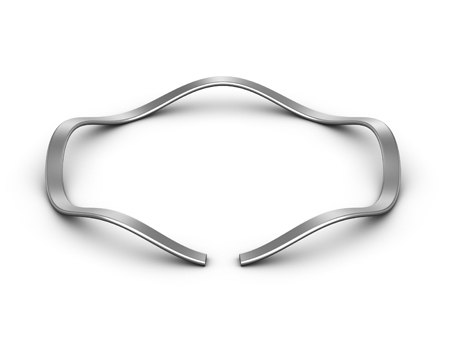

• SSR-N 系列
  • 缺口波形弹簧均采用碳素钢和不锈钢，直径为 3.250" 到 7.750"

Sldun 窄截面波形弹簧的设计初衷是在伸缩液压缸中预载填料。 它们还常见于工作空间极其有限的其他应用。 这种 Sldun 波形弹簧系列专为适应于轻卡紧的孔腔，以保证波形弹簧和组件之间完美的同心度。 当这些窄截面波形弹簧被压缩时，径向延伸被弹簧中的间隙补偿，从而取消卡紧。

• SSB 系列 轴承预负荷弹簧
  • 缺口和搭口波形弹簧旨在匹配流行的公制轴承尺寸。 可采用碳素钢和不锈钢为原料生产 9 mm 至 600 mm 直径的产品。
