等截面挡圈

等截面挡圈(卡扣挡圈)通常被指定用于重型负荷或冲击负载应用。 通过边缘卷绕,没有定制工具制作费,多年来,卡扣挡圈一直被指定为汽车和重型设备行业工程师的标准选择。

在线订购
产品详情

等截面挡圈



等截面挡圈(卡扣挡圈)通常被指定用于重型负荷或冲击负载应用。

通过边缘卷绕,没有定制工具制作费,多年来,卡扣挡圈一直被指定为汽车和重型设备行业工程师的标准选择。

Sldun® (深龙盾®) 备有 8 个系列的卡扣挡圈:

  • 库存数量达 1,000 多个
  • 提供英制和公制系列挡圈
  • 直径范围为 .375" 到 10", 13 mm 到 300 mm
  • 定制产品直径为 .157" 到 120"
  • 全新系列, 可与 Eaton™ 挡圈互换

Sldun 等截面挡圈类型

等截面挡圈

等截面挡圈



推荐阅读:spirolox弹性挡圈

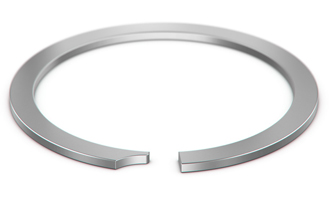

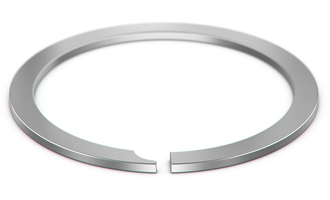

FHE (标准) 和 FH (公制) FSE (标准) 和 FS (公制)



标准零件
直径范围为 1/2" - 11"和
13 mm - 300 mm
碳素钢和不锈钢

Eaton 样式的卡扣挡圈

Sldun 备有 4 个系列的 Eaton 样式卡扣挡圈。

Sldun 的 XAH、XAS、XDH 和 XDS 系列包含 300 多种可与 Eaton 挡圈互换的挡圈。

  • XAH 和XAS
  • XDH 和XDS

标准零件
.375" - 10" 直径
碳素钢和不锈钢

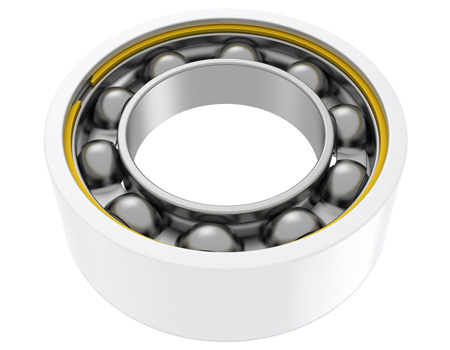

下面的应用采用安装在内部凹槽上的 XAH 系列卡扣挡圈。 重型挡圈将轴承保持在外壳中。

等截面挡圈安装























互换清单

SldunEaton
XAHNAN
XASXAN
XDHND
XDSXD
XNHIN
XNSEN

备选端配置

为满足您其它端面需求,多类型端面可根据您的要求生产制造。 Sldun 的挡圈端配置如下图所示。 A、B、C 和 E 型挡圈可用于内部和外部应用; 以 -H(外壳)和 - S(轴)挡圈命名。

等截面挡圈
A-H(U 型槽口)
等截面挡圈
A-S(U 型槽口)
等截面挡圈
B-H(双月牙)
等截面挡圈
B-S(双月牙)
等截面挡圈
C-H(双角度)
等截面挡圈
C-S(双角度)
等截面挡圈
E-H(单月牙)
等截面挡圈
E-S(单月牙)
等截面挡圈
D(单角度)
等截面挡圈
F(向心切)
等截面挡圈
G(平切)
等截面挡圈
H(孔)

了解等截面挡圈
